MPPT VS. PWM Laderegler: Auswahl der Richtigen Option für Solarsystem

MPPT VS. PWM-laadregelaar: de juiste optie kiezen voor een zonnestelsel

, door Sally Zhuang, 8 min lezen

Zonne-energiesystemen spelen een belangrijke rol bij het voldoen aan de toenemende energiebehoeften van residentiële en commerciële toepassingen. Om optimale prestaties en efficiënt gebruik van zonnepanelen te garanderen, is het selecteren van de juiste laadcontroller cruciaal.

Dit artikel gaat in op de verschillen tussen Maximum Power Point Tracking (MPPT) en pulsbreedtemodulatie (PWM) laadcontrollers en helpt de lezer een weloverwogen beslissing te nemen.

Deel 1: Waarom heb je laadcontrollers nodig?

Om het belang van laadregelaars volledig te begrijpen, is het essentieel om hun fundamentele noodzaak in zonne-energiesystemen te begrijpen.

Deze systemen, die bestaan ​​uit zonnepanelen en batterijen, worden geconfronteerd met de uitdaging van een onregelmatig en fluctuerend aanbod van zonne-energie. De taak van de laadregelaars is het reguleren en optimaliseren van de energiestroom tussen de zonnepanelen en de accu's om ervoor te zorgen dat de accu's de juiste lading krijgen en over- of onderladen te voorkomen.

Dit geavanceerde controlemechanisme garandeert niet alleen de levensduur en prestaties van de batterijen, maar verhoogt ook de algehele efficiëntie van het systeem.

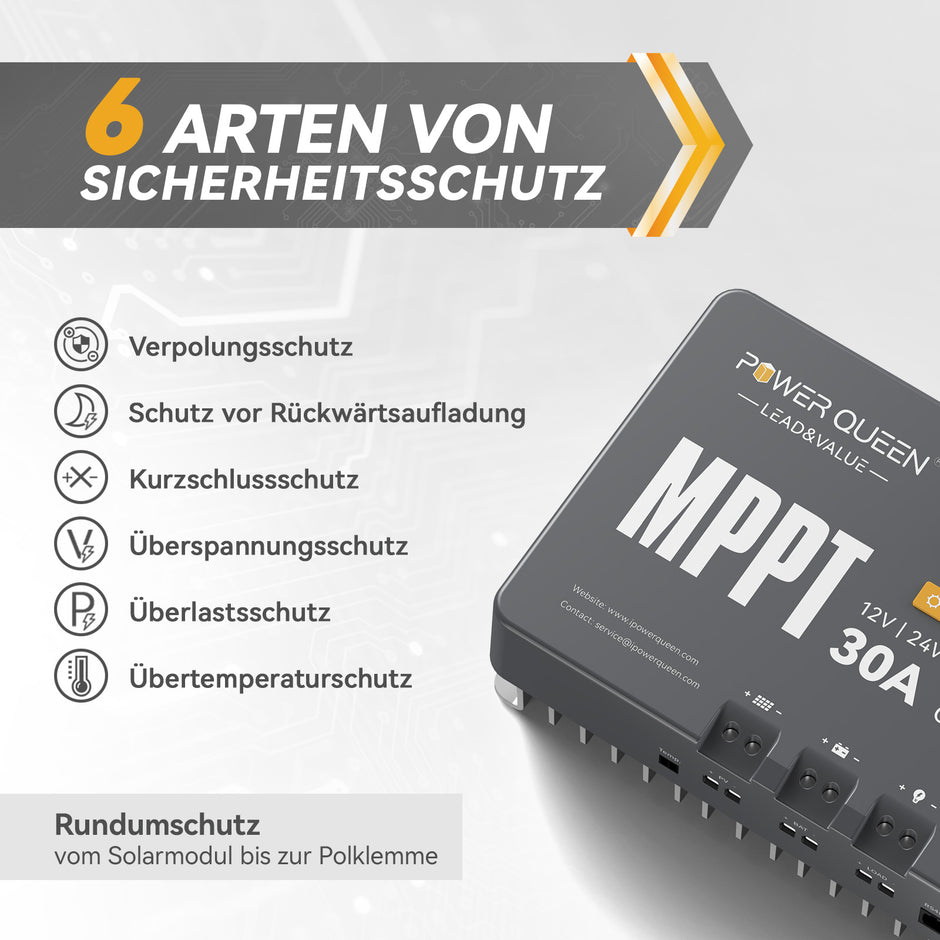

De functie van de laadregelaar

Bescherming tegen omgekeerde verbinding: Laadcontrollers hebben meestal een functie die beschermt tegen omgekeerde verbinding. Dit betekent dat als de accu verkeerd is aangesloten op de laadregelaar, er geen stroom kan stromen, waardoor zowel de accu als de laadregelaar worden beschermd tegen mogelijke schade.
Bescherming tegen omgekeerd opladen: Deze functie voorkomt dat de batterij weer wordt ontladen in de zonnepaneelarray als er weinig of geen zonlicht is. Dit zorgt ervoor dat de door de zonnepanelen opgewekte energie efficiënt wordt gebruikt om de batterij op te laden en niet wordt verspild.
Kortsluitbeveiliging: Kortsluitbeveiliging is bedoeld om schade aan de laadcontroller en andere componenten in het systeem te voorkomen in geval van kortsluiting. Het detecteert snel de overmatige stroomsterkte en schakelt het circuit uit om mogelijke schade of gevaar te voorkomen.
Overspanningsbeveiliging: Overspanningsbeveiliging voorkomt dat overmatige spanning de batterijen of andere componenten in het systeem beschadigt. Het bewaakt de spanningsniveaus en als deze een vooraf ingestelde limiet overschrijden, regelt of onderbreekt de laadregelaar de laadstroom om de accu en het systeem te beschermen.
Overbelastingsbeveiliging: Overbelastingsbeveiliging beschermt de laadcontroller en het systeem tegen overmatige stroomopwekking. Dit is vooral nuttig als het vermogen van de zonnepanelen plotseling toeneemt, b.v. B de schaduw is verwijderd. De laadregelaar kan het ingangsvermogen beperken tot een waarde die het systeem aankan.

Over het geheel genomen helpen deze beschermende functies in een laadregelaar de veiligheid en betrouwbaarheid van het zonnestelsel te vergroten. Ze spelen een cruciale rol bij het voorkomen van mogelijke schade aan de batterijen, de laadcontroller en andere componenten, waardoor de levensduur en efficiënte werking van het systeem worden gegarandeerd.

Deel 2: MPPT-laadcontrollers verkennen

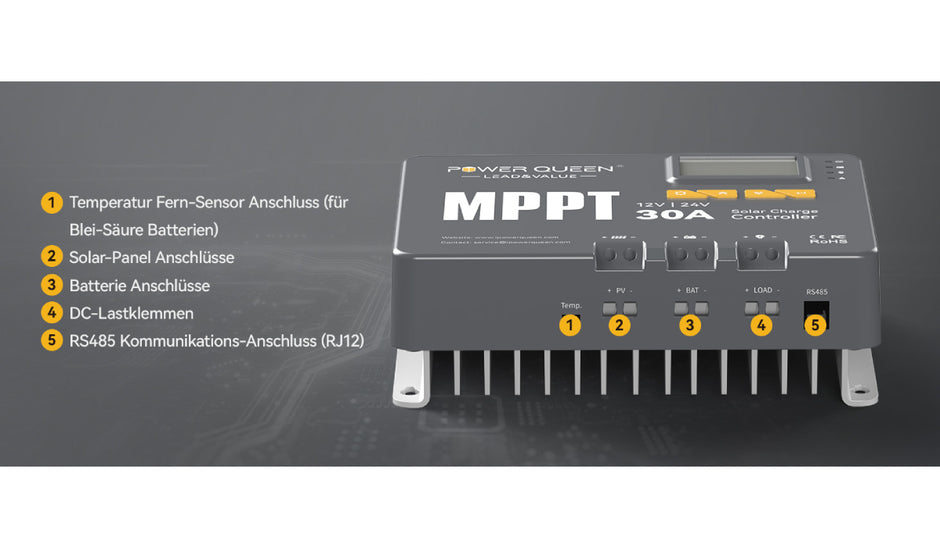

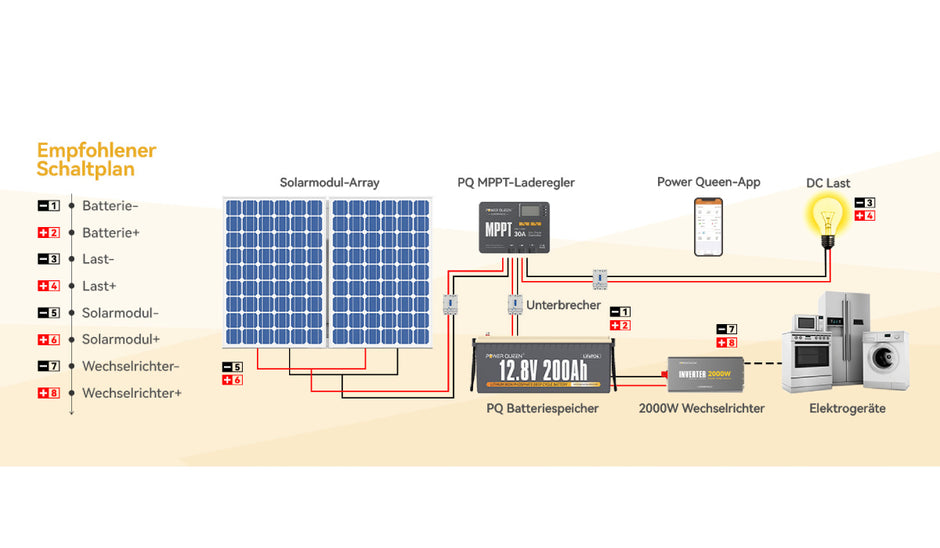

MPPT-laadregelaars (Maximum Power Point Tracking) zijn elektronische apparaten die in fotovoltaïsche zonnesystemen worden gebruikt om de energieopbrengst van zonnepanelen te optimaliseren. Ze volgen voortdurend het punt van maximaal vermogen (MPP) van het zonnestelsel en passen de spanning en stroom aan om een ​​maximale energieproductie te garanderen.

Voordelen van MPPT-laadcontrollers

MPPT-laadcontrollers zijn efficiënter in vergelijking met PWM-laadcontrollers (Pulse Wide Modulation), omdat ze de overtollige spanning van de zonnepanelen omzetten in extra stroom, waardoor een hoger uitgangsvermogen mogelijk is. Door DC-DC-converters te gebruiken, kunnen ze hogere spanningen omzetten, waardoor compatibiliteit met arrays met hogere spanningen mogelijk is en het vermogensverlies tijdens het conversieproces wordt verminderd.

Een van de belangrijkste voordelen van MPPT-regelaars is hun vermogen om meer vermogen te produceren bij weinig licht. Ze passen het werkpunt van de zonnepanelen voortdurend aan de veranderende omgevingsomstandigheden aan, waardoor betere prestaties in bewolkte of schaduwrijke periodes worden gegarandeerd.

Een ander voordeel van MPPT-laadcontrollers is dat ze flexibiliteit bieden bij het dimensioneren van het systeem. Bij PWM-controllers moet het zonnesysteem overeenkomen met de accuspanning, wat beperkend kan zijn bij het ontwerpen van het systeem. MPPT-controllers kunnen daarentegen een hogere ingangsspanning van de zonnepanelen accepteren, waardoor er meer vrijheid is bij het dimensioneren en configureren van het systeem.

MPPT-laadcontrollers bieden ook betere systeemschaalbaarheid. Als u uw zonnestelsel in de toekomst wilt uitbreiden, kunnen MPPT-laadcontrollers hogere spanningen in het systeem verwerken en het verhoogde vermogen gemakkelijk verwerken.

Samenvattend bieden MPPT-laadcontrollers, vergeleken met PWM-controllers, een hogere efficiëntie, betere prestaties bij weinig licht, compatibiliteit met arrays met hogere spanning, flexibiliteit in de array-afmetingen en betere systeemschaalbaarheid. Bij het kiezen tussen MPPT- en PWM-controllers moet echter rekening worden gehouden met factoren zoals budget, systeemgrootte en specifieke toepassingsvereisten. PWM-controllers kunnen nog steeds een haalbare optie zijn voor kleinere systemen of systemen met een beperkt budget.

Deel 3: PWM-laadcontrollers verkennen

PWM-laadregelaars (Pulse Breedte Modulatie) zijn een type laadregelaar die wordt gebruikt in zonne-energiesystemen. Ze regelen het opladen van de batterij door de uitgangsspanning van het zonnepaneel snel aan en uit te zetten. Hierdoor ontstaat een blokgolf met variërende pulsbreedte, waardoor de laadregelaar de spanning die op de accu wordt toegepast geleidelijk kan verlagen naarmate deze de volledige lading bereikt.

PWM-laadregelaars worden al vele jaren gebruikt in kleine tot middelgrote zonne-energiesystemen. Vergeleken met Maximum Power Point Tracking (MPPT)-controllers zijn ze eenvoudiger en goedkoper, waardoor ze voor bepaalde toepassingen een meer betaalbare optie zijn.

PWM-controllers zijn echter minder efficiënt in vergelijking met MPPT-controllers. Ze zetten overtollige spanning niet om in extra elektriciteit, waardoor een deel van de energie van de zonnepanelen ongebruikt blijft. Bovendien kunnen PWM-controllers moeite hebben om energie efficiënt te gebruiken bij weinig licht of bewolkte omstandigheden.

Over het algemeen zijn PWM-laadcontrollers het meest geschikt voor kleinere zonnesystemen met een lagere spanning, waarbij de kosten een belangrijke overweging zijn en efficiëntie niet de hoogste prioriteit heeft.

Deel 4: Hoe kies ik een PWM- of MPPT-laadcontroller?

Bij het kiezen tussen PWM- en MPPT-laadcontrollers moeten verschillende belangrijke factoren in overweging worden genomen:

Budget: Als u een beperkt budget heeft of met een kleiner zonnestelsel werkt, kan een PWM-laadcontroller een kosteneffectievere optie zijn. Ze zijn over het algemeen goedkoper in vergelijking met MPPT-controllers.

Systeemgrootte: De grootte van uw zonnesysteem en de spanning van uw zonnesysteem spelen een cruciale rol bij het bepalen van de meest geschikte laadregelaar. PWM-regelaars zijn ideaal voor kleinere systemen met lagere spanningen, terwijl MPPT-regelaars geschikt zijn voor hogere spanningen en betere schaalbaarheid bieden.

Efficiëntie: Als het maximaliseren van de efficiëntie en het vermogen van uw zonnepanelen een topprioriteit is, dan is een MPPT-laadcontroller de juiste keuze. MPPT-controllers zijn efficiënter omdat ze overtollige spanning kunnen omzetten in extra stroom, wat resulteert in een hoger uitgangsvermogen.

Omgevingsomstandigheden: Houd rekening met de typische weerpatronen en omgevingsomstandigheden op uw locatie. Als u vaak last heeft van weinig licht of bewolking, zijn MPPT-controllers beter uitgerust om met deze situaties om te gaan en optimale prestaties te leveren.

Geavanceerde functies: MPPT-laadcontrollers bieden vaak geavanceerde functies en nauwkeurige controle over oplaadparameters, zoals: B programmeerbare instellingen en datamonitoring. Als deze functies belangrijk voor u zijn, is een MPPT-controller wellicht een betere keuze.

Veelgestelde vragen over de laadcontroller

1. Kan ik verschillende soorten laadcontrollers in één systeem combineren?

Het wordt over het algemeen niet aanbevolen om verschillende typen laadregelaars in één systeem te gebruiken. Elk type heeft zijn eigen werkingskenmerken en het samen gebruiken van verschillende controllers kan leiden tot inefficiëntie of compatibiliteitsproblemen.

2. Hoe kies ik een laadcontroller voor mijn systeem?

De grootte van de laadregelaar moet gebaseerd zijn op factoren zoals de maximale spanning en stroom van de zonnepanelen en de grootte van de accubank. Het wordt aanbevolen om de specificaties van de fabrikant te raadplegen of advies in te winnen bij een zonne-energiespecialist om de juiste maat te bepalen.

3. Welke soorten laadcontrollers zijn er?

De twee belangrijkste typen laadregelaars zijn MPPT (Maximum Power Point Tracking) en PWM (Pulse width modulation). MPPT-controllers zijn efficiënter en bieden geavanceerde functies, terwijl PWM-controllers eenvoudiger en goedkoper zijn.

Conclusie

Samenvattend bieden MPPT-laadcontrollers vergeleken met PWM-regelaars een hogere efficiëntie, betere prestaties bij weinig licht, compatibiliteit met arrays met hogere spanning, flexibiliteit in de array-afmetingen en betere schaalbaarheid van het systeem. PWM-controllers zijn echter eenvoudiger en goedkoper, waardoor ze een geschikte optie zijn voor kleinere systemen of systemen met een beperkt budget.

Vergeet niet om de instructies van de fabrikant te raadplegen en professionele hulp te zoeken als u niet zeker bent over het installeren of gebruiken van een laadregelaar in uw zonnestelsel.

Als totaalleverancier van zonnestelseloplossingen biedt Power Queen niet alleen LiFePO4-batterijen, maar ook LiFePO4-opladers, draagbare zonne-energie modules, zonnelaadcontrollers en nog veel meer.

Als u vragen heeft, neem dan contact op met service.de@ipowerqueen.com, wij staan ​​altijd voor u klaar.
