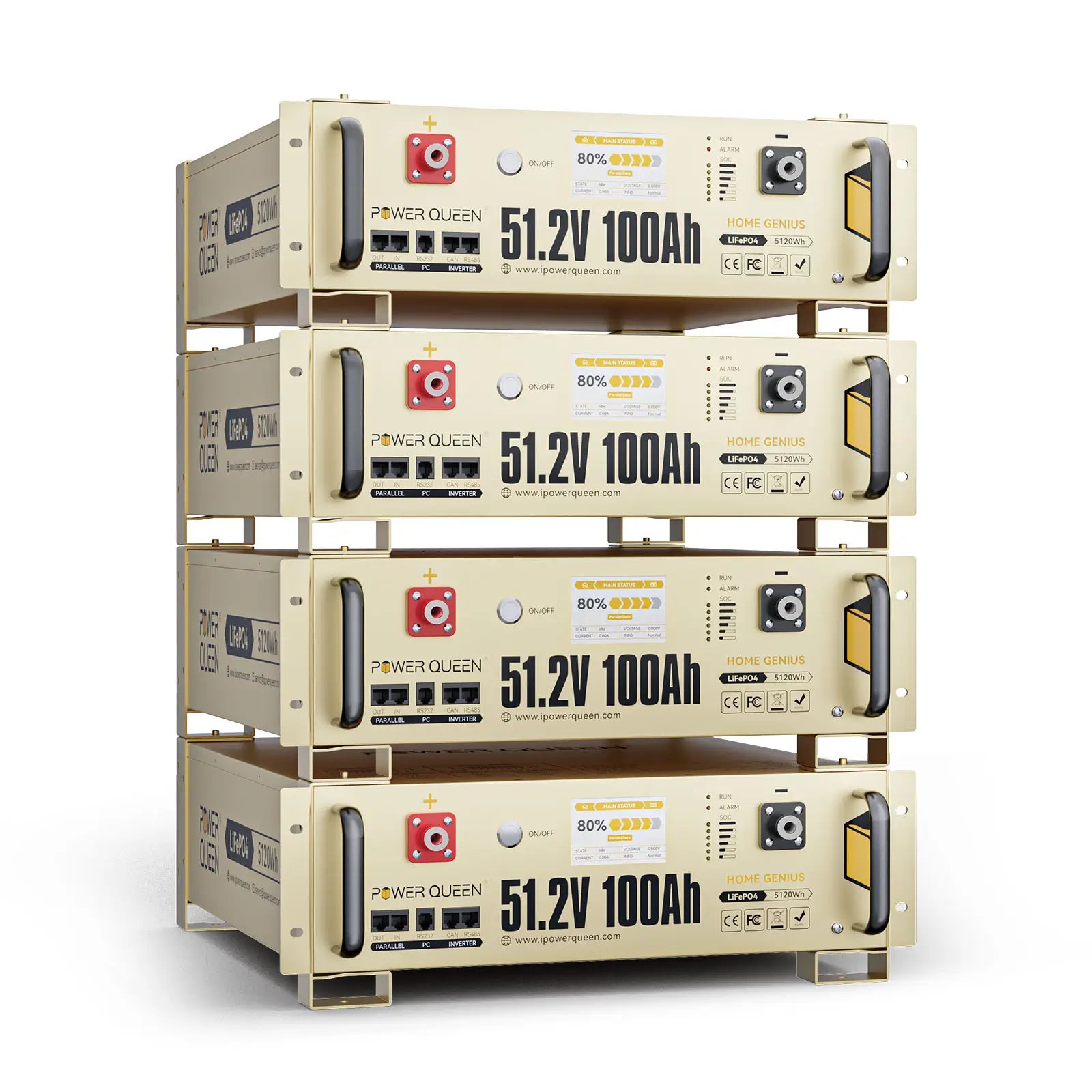

Countdown zum Cyber Woche: 260€ sparen mit Power Queen 51,2V 100Ah Smart Batterie!

MPPT VS. PWM Laderegler: Auswahl der Richtigen Option für Solarsystem

MPPT VS. PWM Laderegler: Auswahl der Richtigen Option für Solarsystem

, Von Sally Zhuang, 7 min Lesezeit

Solarenergiesysteme spielen eine wichtige Rolle bei der Deckung des steigenden Energiebedarfs von privaten und gewerblichen Anwendungen. Um eine optimale Leistung und effiziente Nutzung von Solarmodulen zu gewährleisten, ist die Auswahl des richtigen Ladereglers entscheidend.

Dieser Artikel befasst sich mit den Unterschieden zwischen Maximum Power Point Tracking (MPPT) und Pulsweitenmodulation (PWM) Ladereglern und hilft dem Leser, eine fundierte Entscheidung zu treffen.

Power Queen Maximum Power Point Tracking (MPPT)

Teil 1: Warum brauchen Sie Laderegler?

Um die Bedeutung von Ladereglern vollständig zu verstehen, ist es unerlässlich, ihre grundlegende Notwendigkeit in Solarstromsystemen zu begreifen.

Diese Systeme, die aus Solarmodulen und Batterien bestehen, stehen vor der Herausforderung einer unregelmäßigen und schwankenden Versorgung mit Sonnenenergie. Die Aufgabe der Laderegler besteht darin, den Energiefluss zwischen den Solarmodulen und den Batterien zu regulieren und zu optimieren, um sicherzustellen, dass die Batterien die richtige Ladung erhalten und eine Über- oder Unterladung verhindert wird.

Dieser ausgeklügelte Kontrollmechanismus gewährleistet nicht nur die Langlebigkeit und Leistung der Batterien, sondern erhöht auch die Gesamteffizienz des Systems.

Die Funktion des Ladereglers

Power Queen Die Funktion des Ladereglers

  • Schutz gegen Rückwärtsschalten:Laderegler verfügen in der Regel über eine Funktion, die vor einer Rückwärtsverbindung schützt. Das heißt, wenn die Batterie falsch an den Laderegler angeschlossen wird, verhindert dieser jeglichen Stromfluss und schützt so sowohl die Batterie als auch den Laderegler vor möglichen Schäden.
  • Schutz vor umgekehrter Ladung:Diese Funktion verhindert, dass sich die Batterie bei geringer oder fehlender Sonneneinstrahlung zurück in das Solarmodulfeld entlädt. So wird sichergestellt, dass die von den Solarmodulen erzeugte Energie effizient zum Laden der Batterie genutzt wird und nicht verschwendet wird.
  • Kurzschluss-Schutz:Der Kurzschlussschutz soll Schäden am Laderegler und anderen Komponenten im System im Falle eines Kurzschlusses verhindern. Er erkennt schnell den übermäßigen Stromfluss und schaltet den Stromkreis ab, um mögliche Schäden oder Gefahren zu vermeiden.
  • Überspannungsschutz:Der Überspannungsschutz verhindert, dass eine zu hohe Spannung die Batterien oder andere Komponenten im System beschädigt. Er überwacht die Spannungspegel, und wenn sie einen voreingestellten Grenzwert überschreiten, reguliert oder unterbricht der Laderegler den Ladestrom, um die Batterie und das System zu schützen.
  • Überlastungsschutz:Der Überlastungsschutz schützt den Laderegler und das System vor übermäßiger Stromerzeugung. Er ist besonders nützlich, wenn die Leistung der Solarmodule plötzlich ansteigt, weil z. B. die Beschattung entfernt wurde. Der Laderegler kann die Eingangsleistung auf einen Wert begrenzen, den das System bewältigen kann.

Insgesamt tragen diese Schutzfunktionen in einem Laderegler dazu bei, die Sicherheit und Zuverlässigkeit des Solarsystems zu erhöhen. Sie spielen eine entscheidende Rolle bei der Vermeidung potenzieller Schäden an den Batterien, dem Laderegler und anderen Komponenten und gewährleisten die Langlebigkeit und den effizienten Betrieb des Systems.

Teil 2: Erforschung von MPPT-Ladereglern

MPPT-Laderegler (Maximum Power Point Tracking) sind elektronische Geräte, die in photovoltaischen Solarsystemen eingesetzt werden, um die Energieausbeute von Solarmodulen zu optimieren. Sie verfolgen kontinuierlich den Punkt maximaler Leistung (MPP) der Solaranlage und passen die Spannung und den Strom an, um eine maximale Energiegewinnung zu gewährleisten.

Vorteile von MPPT-Ladereglern

MPPT-Laderegler sind im Vergleich zu PWM-Ladereglern (Pulsweitenmodulation) effizienter, da sie die überschüssige Spannung der Solarmodule in zusätzlichen Strom umwandeln und so eine höhere Ausgangsleistung ermöglichen. Durch den Einsatz von DC-DC-Wandlern sind sie in der Lage, höhere Spannungen umzuwandeln, was die Kompatibilität mit Arrays mit höherer Spannung ermöglicht und den Leistungsverlust während des Umwandlungsprozesses verringert.

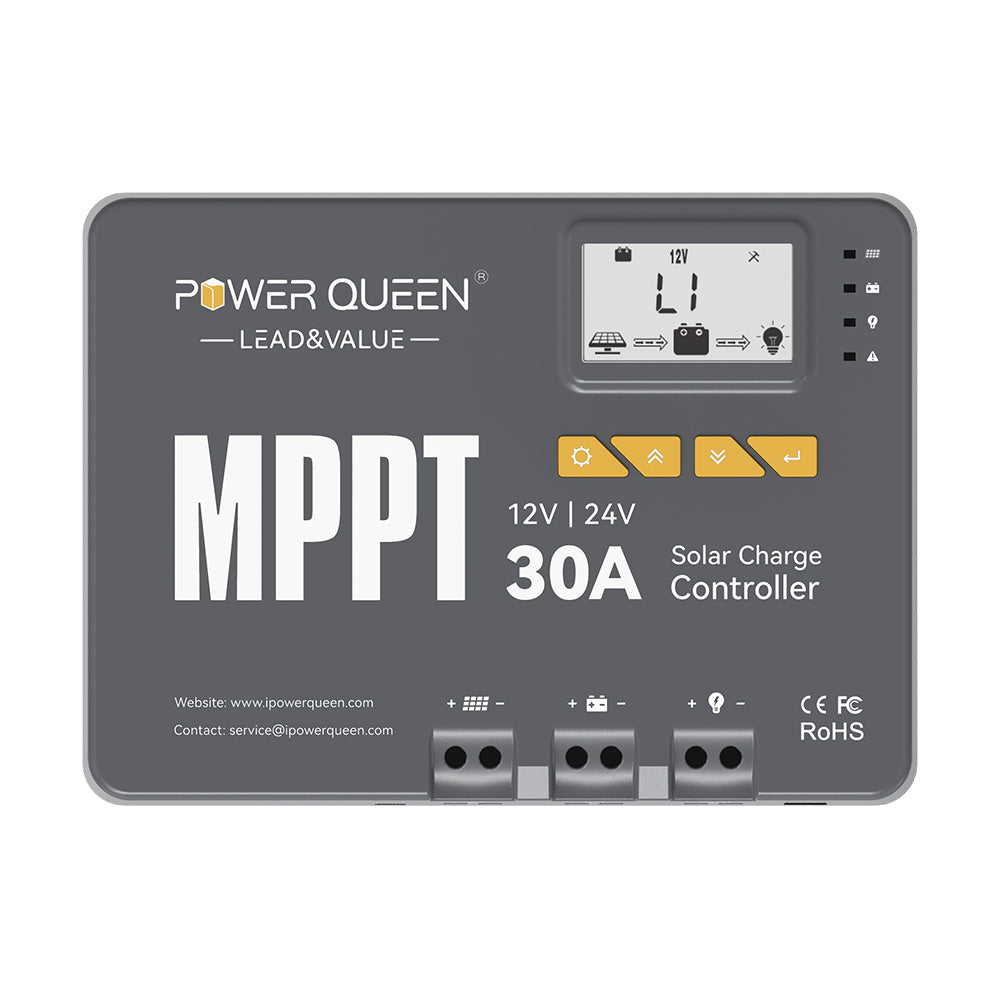

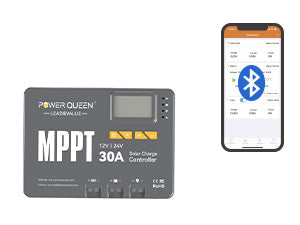

Power Queen MPPT 12/24V 30A Solarladeregler mit Bluetooth-Modul

Einer der Hauptvorteile von MPPT-Reglern ist ihre Fähigkeit, bei schlechten Lichtverhältnissen mehr Strom zu erzeugen. Sie passen den Arbeitspunkt der Solarmodule ständig an die sich ändernden Umgebungsbedingungen an und sorgen so für eine bessere Leistung in bewölkten oder schattigen Perioden.

Ein weiterer Vorteil von MPPT-Ladereglern ist, dass sie Flexibilität bei der Dimensionierung der Anlage bieten. Bei PWM-Reglern muss die Solaranlage mit der Batteriespannung übereinstimmen, was bei der Systemauslegung einschränkend sein kann. MPPT-Regler hingegen können eine höhere Eingangsspannung von den Solarmodulen akzeptieren, was mehr Freiheit bei der Dimensionierung und Konfiguration der Anlage ermöglicht.

MPPT-Laderegler bieten auch eine bessere Skalierbarkeit des Systems. Wenn Sie Ihre Solaranlage in der Zukunft erweitern möchten, können MPPT-Laderegler höhere Spannungen in der Anlage aufnehmen und die erhöhte Leistung problemlos verarbeiten.

Zusammenfassend lässt sich sagen, dass MPPT-Laderegler im Vergleich zu PWM-Reglern einen höheren Wirkungsgrad, bessere Leistung bei schlechten Lichtverhältnissen, Kompatibilität mit Arrays mit höherer Spannung, Flexibilität bei der Array-Dimensionierung und eine bessere Skalierbarkeit des Systems bieten. Bei der Entscheidung zwischen MPPT- und PWM-Reglern sollten jedoch Faktoren wie Budget, Systemgröße und spezifische Anwendungsanforderungen berücksichtigt werden. PWM-Steuerungen können für kleinere Systeme oder solche mit begrenztem Budget immer noch eine praktikable Option sein.

Teil 3: Erforschung von PWM-Ladereglern

PWM-Laderegler (Pulsweitenmodulation) sind eine Art von Laderegler, der in Solarsystemen verwendet wird. Sie regeln das Laden von Batterien, indem sie die Ausgangsspannung des Solarmoduls schnell ein- und ausschalten. Dadurch wird eine Rechteckwelle mit variierender Impulsbreite erzeugt, die es dem Laderegler ermöglicht, die an die Batterie angelegte Spannung allmählich zu reduzieren, wenn sie ihren vollen Ladezustand erreicht.

PWM-Laderegler werden seit vielen Jahren in kleinen bis mittelgroßen Solarstromanlagen eingesetzt. Im Vergleich zu MPPT-Reglern (Maximum Power Point Tracking) sind sie einfacher und preiswerter, was sie zu einer erschwinglicheren Option für bestimmte Anwendungen macht.

Allerdings sind PWM-Regler im Vergleich zu MPPT-Reglern weniger effizient. Sie wandeln überschüssige Spannung nicht in zusätzlichen Strom um, was bedeutet, dass ein Teil der Energie aus den Solarmodulen ungenutzt bleibt. Außerdem können PWM-Regler bei schwachem Licht oder bewölktem Himmel Schwierigkeiten haben, den Strom effizient zu nutzen.

Insgesamt eignen sich PWM-Laderegler am besten für kleinere Solarsysteme mit niedrigeren Spannungen, bei denen die Kosten eine wichtige Rolle spielen und die Effizienz nicht die höchste Priorität hat.

Teil 4: Wie wähle ich einen PWM- oder MPPT-Laderegler?

Bei der Entscheidung zwischen PWM- und MPPT-Ladereglern sollten mehrere Schlüsselfaktoren beachtet werden:

  • Budget:Wenn Sie ein begrenztes Budget haben oder mit einem kleineren Solarsystem arbeiten, könnte ein PWM-Laderegler die kostengünstigere Option sein. Sie sind im Vergleich zu MPPT-Reglern in der Regel weniger teuer.
  • Systemgröße:Die Größe Ihres Solarsystems und die Spannung Ihrer Solaranlage spielen eine entscheidende Rolle bei der Bestimmung des am besten geeigneten Ladereglers. PWM-Regler sind ideal für kleinere Systeme mit niedrigeren Spannungen, während MPPT-Regler für höhere Spannungen geeignet sind und eine bessere Skalierbarkeit bieten.
  • Wirkungsgrad:Wenn die Maximierung des Wirkungsgrads und der Leistungsabgabe Ihrer Solarmodule oberste Priorität hat, dann ist ein MPPT-Laderegler die richtige Wahl. MPPT-Controller sind effizienter, da sie überschüssige Spannung in zusätzlichen Strom umwandeln können, was zu einer höheren Leistungsabgabe führt.
  • Umweltbedingungen:Berücksichtigen Sie die typischen Wettermuster und Umweltbedingungen an Ihrem Standort. Wenn Sie häufig unter schlechten Lichtverhältnissen oder Bewölkung leiden, sind MPPT-Regler besser für diese Situationen gerüstet und bieten eine optimale Leistung.
  • Erweiterte Funktionen:MPPT-Laderegler bieten oft erweiterte Funktionen und eine genaue Kontrolle über die Ladeparameter, wie z. B. programmierbare Einstellungen und Datenüberwachung. Wenn diese Funktionen für Sie wichtig sind, ist ein MPPT-Steuergerät möglicherweise die bessere Wahl.

FAQS zum Laderegler

1. Kann ich verschiedene Arten von Ladereglern in einem System mischen?

Es wird im Allgemeinen nicht empfohlen, verschiedene Typen von Ladereglern in einem System zu verwenden. Jeder Typ hat seine eigenen Betriebscharakteristiken, und die gemeinsame Verwendung verschiedener Steuerungen kann zu Ineffizienzen oder Kompatibilitätsproblemen führen.

2.Wie wähle ich einen Laderegler für mein System aus?

Die Größe des Ladereglers sollte auf Faktoren wie der maximalen Spannung und Stromstärke des Solarmodulfelds sowie der Größe der Batteriebank beruhen. Es wird empfohlen, die Spezifikationen des Herstellers zu konsultieren oder sich von einem Solarspezialisten beraten zu lassen, um die geeignete Größe zu bestimmen.

3. Welche Arten von Ladereglern gibt es?

Die beiden Haupttypen von Ladereglern sind MPPT (Maximum Power Point Tracking) und PWM (Pulsweitenmodulation). MPPT-Steuerungen sind effizienter und bieten erweiterte Funktionen, während PWM-Steuerungen einfacher und kostengünstiger sind.

Fazit

Zusammenfassend lässt sich sagen, dass MPPT-Laderegler im Vergleich zu PWM-Reglern einen höheren Wirkungsgrad, bessere Leistung bei schlechten Lichtverhältnissen, Kompatibilität mit Arrays mit höherer Spannung, Flexibilität bei der Array-Dimensionierung und eine bessere Skalierbarkeit des Systems bieten. PWM-Regler sind jedoch einfacher und preiswerter, was sie zu einer geeigneten Option für kleinere Systeme oder solche mit einem begrenzten Budget macht.

Denken Sie daran, die Anweisungen des Herstellers zu konsultieren und professionelle Hilfe in Anspruch zu nehmen, wenn Sie sich bei der Installation oder Verwendung eines Ladereglers in Ihrer Solaranlage unsicher sind.

Als Anbieter von Solarsystemlösungen aus einer Hand bietet Power Queen nicht nur LiFePO4-Batterien, sondern auch LiFePO4-Ladegeräte, tragbare Solarmodule, Solar-Laderegler und vieles mehr.

Wenn Sie Fragen haben, wenden Sie sich an service.de@ipowerqueen.com, wir sind immer für Sie da.
